PHG6103工業酸度計端口定義
2018-11-07 14:27:12
卓爾編輯
642

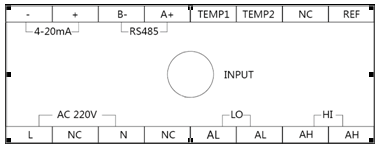

1、PHG6103工業酸度計接線圖
2、PHG6103工業酸度計端口定義
l INPUT：電極測量端
l REF：電極參比端
l NC：未定義
l TEMP2：溫度補償端2
l TEMP1：溫度補償端1
l RS485(A+)：RS485通訊接口A(yíng)+
l RS485(B-)：RS485通訊接口B-
l 4-20mA(+)：4-20mA輸出端+
l 4-20mA(-)：4-20mA輸出端-
l AC220V(L)或（DC24V）：AC220V火線或（DC24V負極特殊型號）
l NC：未定義
l AC220V(N)或（DC24V）：AC220V火線或（DC24V正極特殊型號）
l NC：未定義
l LO(AL):低報警
l HI(AH):高報警
更多關于PHG6103工業酸度計的知識請聯系合肥卓爾儀器儀表有限公司的小編。
